精密电阻焊也可以说精密点焊机电极的形式和种类很多，除了在生产中大量采用的标准电极外，还有许多专用的特殊形状的电极。通常电极的选用与点焊机、焊件材料与结构工艺等有关。

　　根据精密点焊机在电阻焊工艺中的特点，点焊机电极有四大类：1)点焊电极;2)缝焊电极;3)凸焊电极;4)对焊电极。

　　点焊电极是应用最广泛的一类电极，依其结构特点可分为

　　1)整体式电极——标准直电极、弯电极、螺纹电极、整体式电极、插头电极等;

　　2)分体式电极——盖式电极、帽式电极、旋转头电极等;

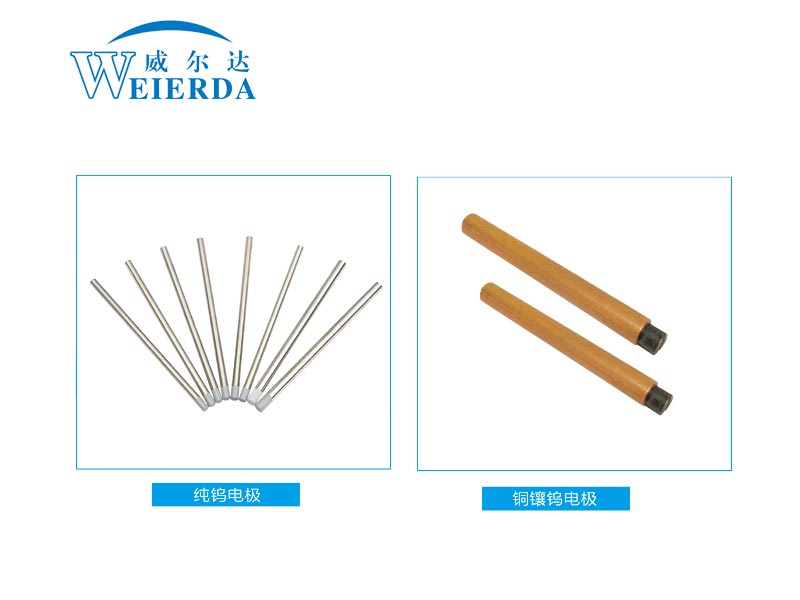

　　3)复合电极—铜钨镶嵌电极

　　缝焊电极按其应用特点可分为：1)旋转形式电极-正常焊轮(或称滚盘)，用于焊件有加强筋、小零件或焊缝不连续的缺口焊轮，用于局部短焊缝的扇形和十字焊轮等;2)非旋转形式电极一如杯形电极。后者主要用于专用小直径平面焊缝缝焊机。

　　凸焊电极按其作用和所焊凸焊点数的多少分为：1)单点凸焊电极般采用点焊平面电极或成形电极;2)多点凸焊电极一凸焊块或凸焊模;3)电极平板，即安装电极或夹具的基础。

　　对焊电极依电极钳口的形状可分为：1)V形钳口电极;2)半圆形钳口电极;3)平钳口电极。
