精密漆包线点焊机构成|工作原理|应用领域等分析

　　本漆包线点焊机只适合焊接直径0.02-0.2mm的漆包线，如果需要焊接更粗的漆包线，请参考0.2-2.0mm线径漆包线点焊机。通常0.02-0.2mm的漆包线的焊接方式只能选择脉冲热压焊机，因为它无法采用机械的方式去掉漆皮。下面浅析一下漆包线焊接机。

　　

1、漆包线点焊机的构成

　　漆包线点焊机如图所示，主要由精密焊接电源，精密焊接机构，CCD显示系统或者显微镜显示系统构成。其中精密点焊电源主要有电容储能式电源，脉冲焊接电源，交流焊接电源和精密晶体管式焊接电源四种，目前市场上主要存在的是交流焊接电源和储能焊接电源，在目前微点焊的市场上，晶体管式焊接电源因为其价格贵，目前尚未普及。脉冲焊接电源就是逆变焊接电源，主要用来替换和淘汰早期的交流，储能焊接电源，广泛被市场接受。

　　

2、漆包线点焊机的工作原理

　　漆包线点焊机的工作原并非传统意义上的上下通电结构的点焊机，它的专业术语叫做热压焊机，这种焊接方式也被称之为热压焊，习惯性的叫做脉冲热压焊机，也叫做微点焊机，为什么它叫做热压焊呢?这与它的通电方式有关系，传统的点焊机是通过对被焊工件通过上下加压，并且通电，使得电流通过工件本身内阻的同时发热，利用这个热量使金属熔化达到焊接的目的。而热压焊则不然，首先它的焊头是平行结构，并且在焊头的尖端是连接在一起的一个整体，电流直接从焊头的左边，经过尖端，再流经焊头的右边直接流回电源的负极了。在这个过程中，会在焊头的尖端产生大量的热量，这个热量可以把漆包线的漆包膜给熔化。从而使得漆包线与被焊铜片或者镀锡焊盘熔化在一起。

　　

3、精密漆包线点焊机焊接过程原理

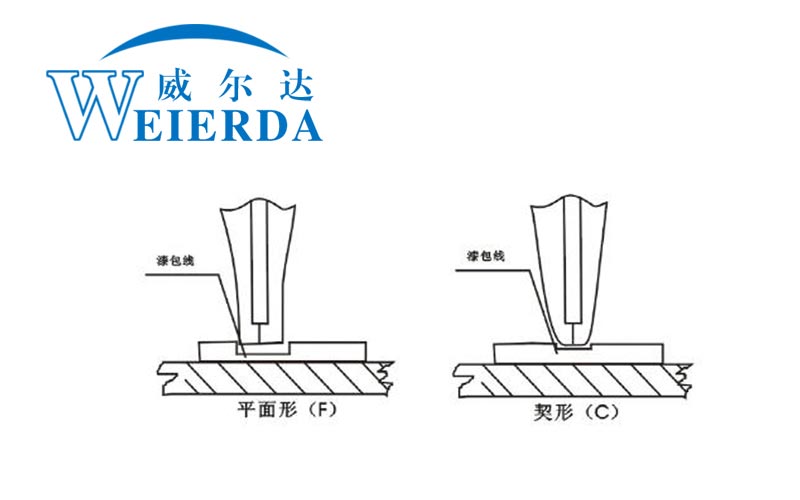

　　精密漆包线点焊机的最大特点是能直接焊接漆包线，该功能主要是通过一种特殊结构的焊头来完成，焊头由两片导电性能很好的金属粘在一起组成，是采用高温合金作为电极，两片金属中间是绝缘的，只有在尖端的地方有一个接触，这个接触形成一个很小的电阻，焊头的底端是平整光滑的。当压力装置把焊头压在漆包线上的时候，压力会不断加大，当漆包线对焊头的反作用力达到设定的焊接压力(可以选配压力传感器)时就会触发一个脉冲电流，电流的时间很短，一般在几毫秒到十几毫秒之间，大小约几十到三百安倍，根据实际焊接情况进行调整，电流从焊头底端流过，在焊头尖端的接触电阻会发热并产生电火花，这个热量能把漆包线的漆皮去掉并且大量的热量会传递到漆包线的内部的铜线上。与此同时，另一部分电流会从焊头底端流过被烧掉漆皮的铜线，铜线本身也在发热，铜线在短期内温度达到熔点前的熔融状态，在压力的作用下和底下的金属形成新的熔核，通过这个过程漆包线就与金属基底连接了起来。因为是金属间的直接连接，所以不需要加填充焊料或者辅助材料。目前广泛应用在各类型的电子线圈，比如喇叭，耳机，音圈，继电器线圈，IC卡线圈等等领域的焊接。

　　

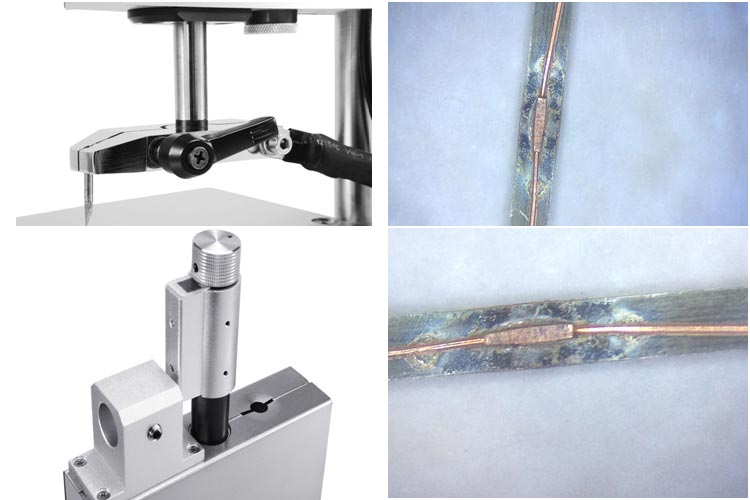

4、精密漆包线点焊机细节图



　　

5、漆包线点焊机应用领域

　　精密漆包线点焊机应用领域广泛，它适合焊接0.02mm-0.12mm的漆包线，无需剥漆皮。主要应用在各种带小线圈电子元器件的生产制作，如高频通讯元器件、贴片变压器、贴片电感器、微型喇叭、感应式C卡、蜂鸣器、受话器、扬声器、耳机、天线、麦克风、讯晌器、免提耳机、振动马达等引出漆包线的焊接。

采购：精密微型漆包线点焊机

• *采购：
• *联系人：
• *手机：
• 公司名称：
• 邮箱：
• *采购意向：

推荐产品

•

  精密微型漆包线点焊机

•

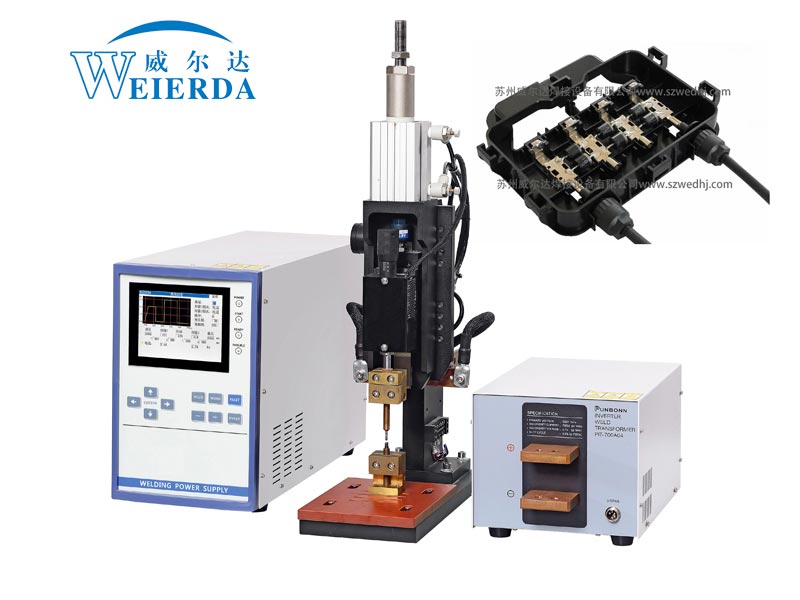

  光伏接线盒连接器点焊机

•
