电机转子无刷电机点焊机介绍

　　本机是串激马达转子换向器钩型和槽型焊接的专业设备,高质量,高效率安全又环保。设备焊接加压机构由伺服通过丝杆传动实现,保证运动部件的可靠性和高寿命,运用机械式初定位转子后,由伺服进行分度点焊。配套传送线完成全自动上下料高效率低工作强度。自带输送线做积料加工型,也分单焊头工作机,双焊头工作机。点焊机配有专用冷却设备保证机器长时间连续工作。为了实现点焊测试一体化可以搭载多功能转子测试仪。达到节约人工批量高速生产。

　　

1、电机转子无刷电机点焊机产品特点

　　(1)私服分度,输入相应槽数即可(可自动适应任何槽数转子的焊接)

　　(2)全中文7寸触摸屏,并内置故障提示和帮助信息

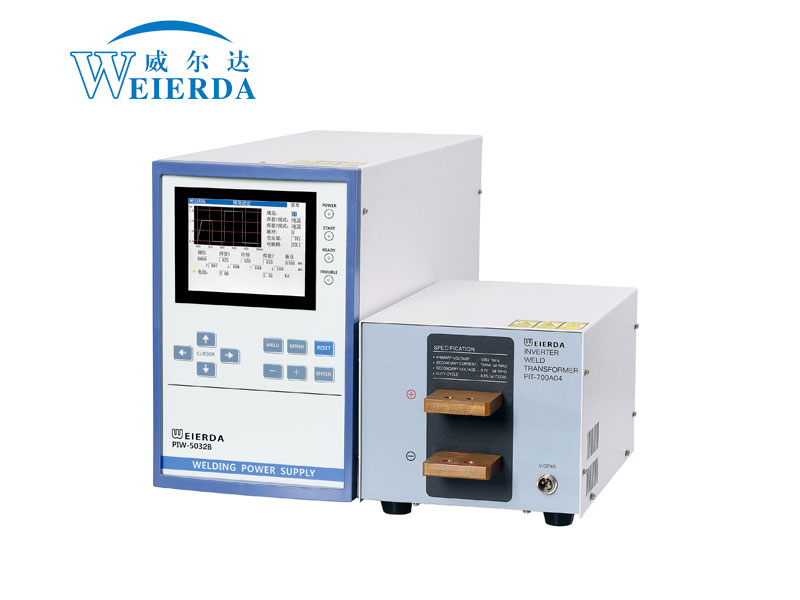

　　(3)2khz变频直流电源具有同时显示监测焊接电流,焊接电压,焊接功率,实际波形等功能

　　(4)产品技术和电极使用计数的功能

　　(5)加压方式:采用三菱750W伺服电机加压,实现换型调整方便

　　(6)用户参数密码保护

　　(7)自动,单动,点动三种工作状态

　　(8)自动对槽及伺服原点补偿功能(避免一种转子需要一种支架的情况)

　　(9)配套锯齿输送线完成自动上下料,实现高效率及低工作强度,达到节省人工成本
　　

2、电机转子无刷电机点焊机介绍产品优势

　　直流方波输出，可设置电流缓升缓降，波形平整，逆变频率2K-8K可以根据客户需求定制，无交流过零点电流不连续的缺陷，热量集中，提高了焊接热效应。

　　由32位单片机控制，具有初级定电流，次级定电流，定电压，定功率，定脉宽占空比，同时对电流，电压，功率，电阻，占空比进行监控。

　　采用目前主流的桥式逆变技术，稳定节能可靠。

　　具有电流异常，监控值超限，过热等报警，并且通过I/O输出，提高焊接品质。

　　硬件自我保护功率，本公司所设计的产品，均采用厚膜保护，外部异常情况下，智能切换IGBT模块的驱动信号，增强系统保护功率。

　　多段多次加热设定，电流缓升缓降功能，中间冷却功能，多段重复功率，适合复杂焊接过程，复杂功率的需求。

　　63组参数存储，方便多种焊接品种的使用

　　强大的外部通讯功能：外部PLC可以通过8421码调用任何一组程序， 具有焊接结束，故障，计数，良品与不良品判断，RS232数据通讯接口，适合自动化焊接。　　

3、电机转子无刷电机点焊机产品技术参数

　　(1)焊接电源:高频直流电源及配套80Kva焊接变压器

　　(2)冷却机:1匹外置自动调温

　　(3)转子外径(MA×):d60mm，换向器外径(MAX):中42mm

　　(4)效率:单焊头0.5s/钩(不包括上下料)上料4s

　　(5)分度伺服功率:0.75KW，点焊伺服功率:0.75KW

　　(6)电源:AC380V±10%50/60Hz

　　(7)外形尺寸:2300*1200*1500mm(L*H)

　　(8)主机重量:250kg(单头)，气源:0.4-0.7Mpa干燥气源
