首先感谢广大新老客户一如既往的支持，针对贴片电感空心线圈，漆包线，铜线的焊接问题，本文归纳总结了一些经验给大家借鉴，不足之处，请多多包涵。本文针对2011年之前苏州威尔达焊接设备有限公司所销售的漆包线点焊机，逆变焊接电源型号为:IP-4000A，在焊接贴片电感空心线圈的过程中，近期所出现的一系列现场问题简单分析一下。

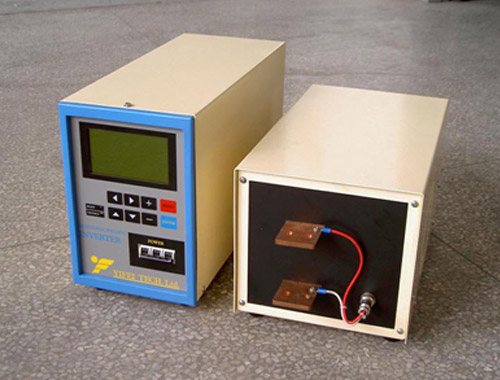

　　IP-4000A型号的逆变电源如下图：

　　此款逆变焊接电源为2000年开发，在当时性能尚可，随着单片机控制技术的发展，18年后，这款产品已经成为过去式了。如果你在使用过程中经常遇到问题，建议你更换淘汰，毕竟你也用了好多年。经常有客户问问我如下问题，我现在回答大家。

　　一、为什么我的双头点焊机1号程序放电，2号程序不放电呢?

　　(1)有可能你的2号放电触发信号线扯断了，或者航空插头的焊点脱落了。

　　(2)你的公共端接错线了，你把触发信号线当公共端了。

　　二、我的漆包线点焊机电源1号和2号程序设置的电流一样的，为什么焊接出来的效果一边牢固，另外一边一点拉力的没有呢?

　　(1)对于一个漆包线空心线圈两条腿，一边有熔铜另外一边无熔铜的现象，如果点焊机输出的焊接电流真的一样的话，很大的可能性是你的焊接压力的问题。众多厂家都是自己制作焊接机构，机构的弹簧的压缩量由汽缸的行程和气压的大小控制，但是弹簧的长度，系数等等都要保持高度的一致，具体用多粗多长的弹簧，要根据试验数据和你的机械结构来定夺，绝对不是拍拍脑袋随便来的。

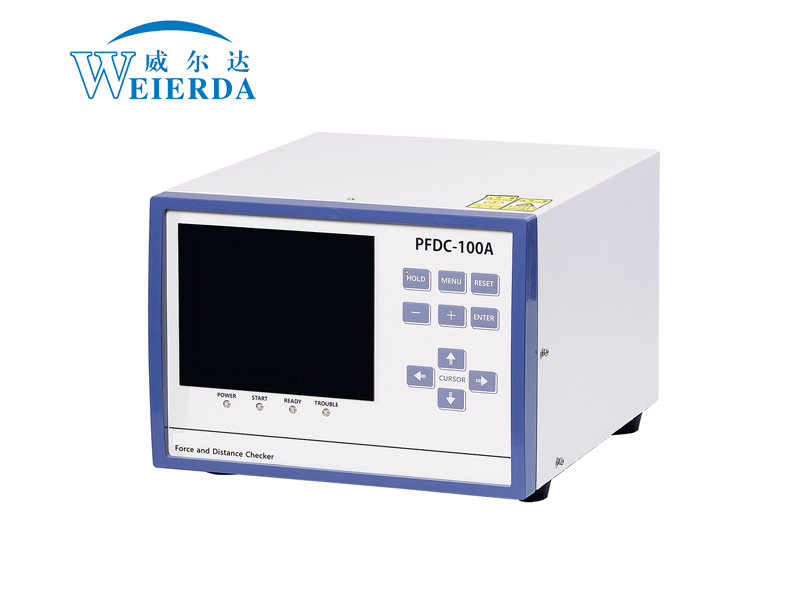

　　(2)这里有个问题值得大家注意，很多人会问，压力不是由气压决定的吗?对的，你把机构两边全部压死，即便最终两边的压力是一样的，你也有可能焊不好。因为你装在汽缸上的磁环开关的位置决定了你在那个位置开始放电，也就是在那一刻的压力(这个是毫秒级别的，你休想用普通的仪器测量，如果需要，可以购买本公司最新开发的压力检测仪去捕捉，压力检测仪型号：PFDC-100A)，这个压力与你气压的大小，气压的流量都有密切的关系，每个厂都有那么几个有经验的老师傅可以凭借经验解决这个问题。

　　(3)如果你没有经验，那么只有采用仪器去校准，压力检测仪配套压力传感器，直接数字显示焊接瞬间的压力和波形曲线图，那么，你将无脑完美解决这个问题。总之，焊接压力是漆包线空心线圈点焊时一个非常关键的因素。



本文原创，转载请注明：苏州威尔达 www.szwedhj.com (漆包线点焊机)
